ハードウェア
2月7日

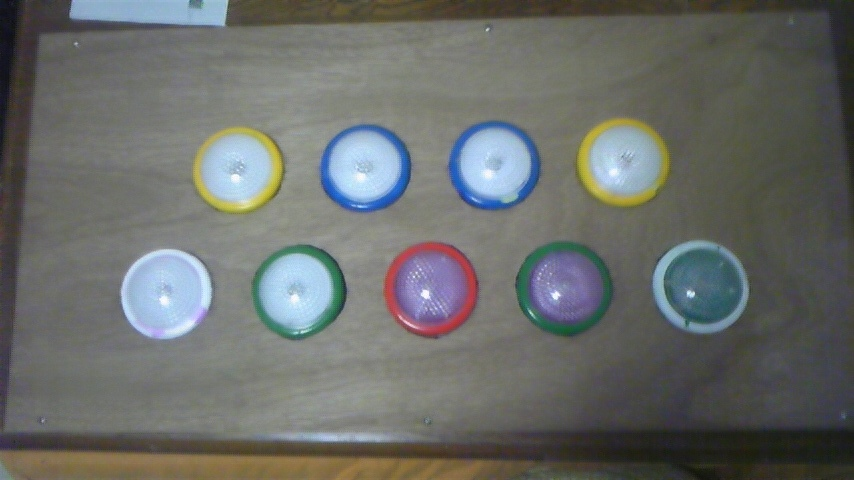

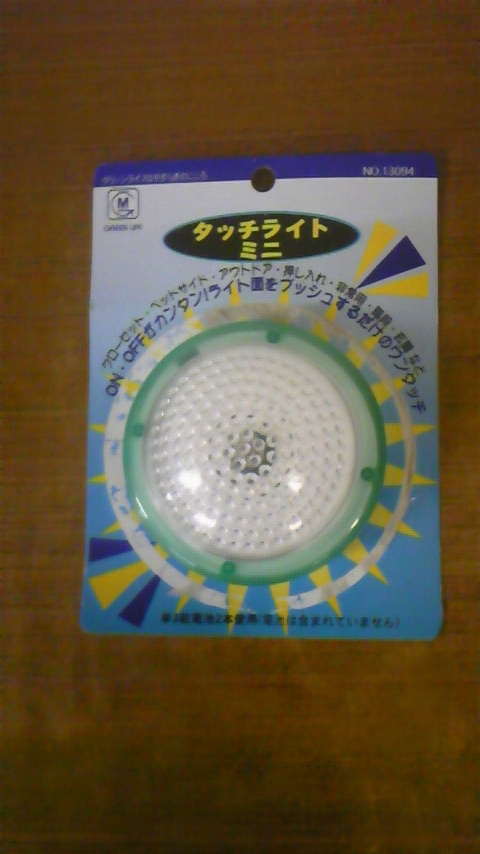

去年の10月ごろにダイソーのプッシュライトを使ってpop'nコントローラーを自作した。


プッシュスイッチの金具を外して外装にスプレーで色を塗り木に穴をあけて作成しました。

残念ながらその時の写真は撮ってなかったのでありません。

これで２，３カ月遊んでいたのですが、やはりバネが固いせいか押しずらかったり、
たまに反応しなかったり、押しっぱになったり。
この際だから改造しようと思い今回作戦を実行しました。
名付けてマイクロスイッチ化大作戦!!

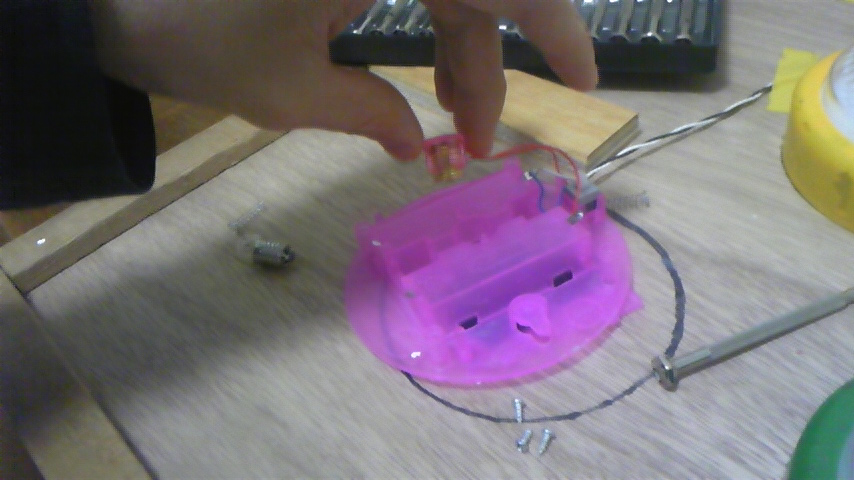

まずスイッチを分解して、

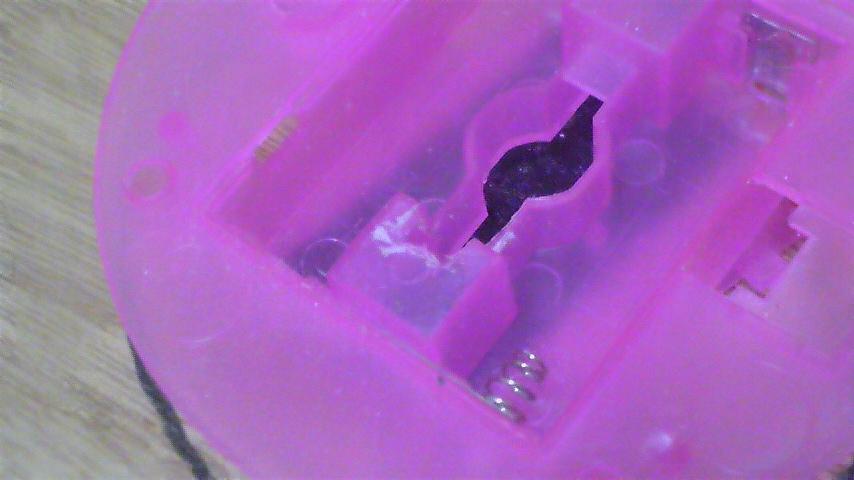

写真のようにカットします。（カッターでやりましたが危ないので注意してください。）

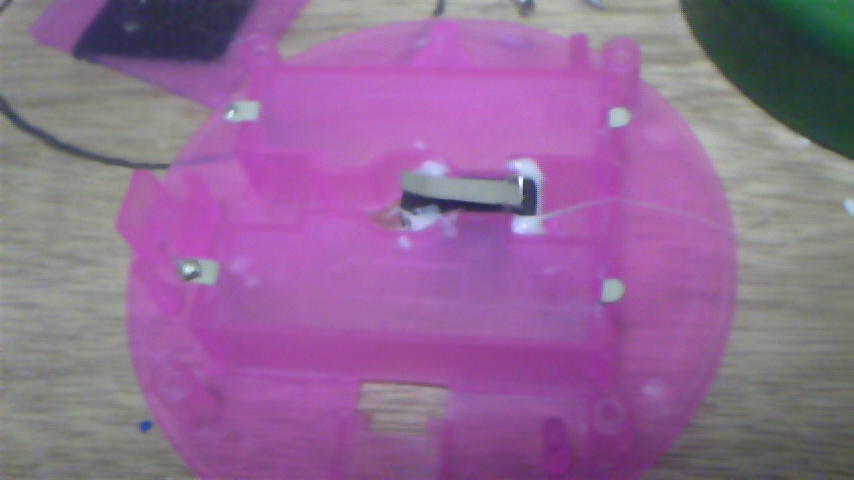

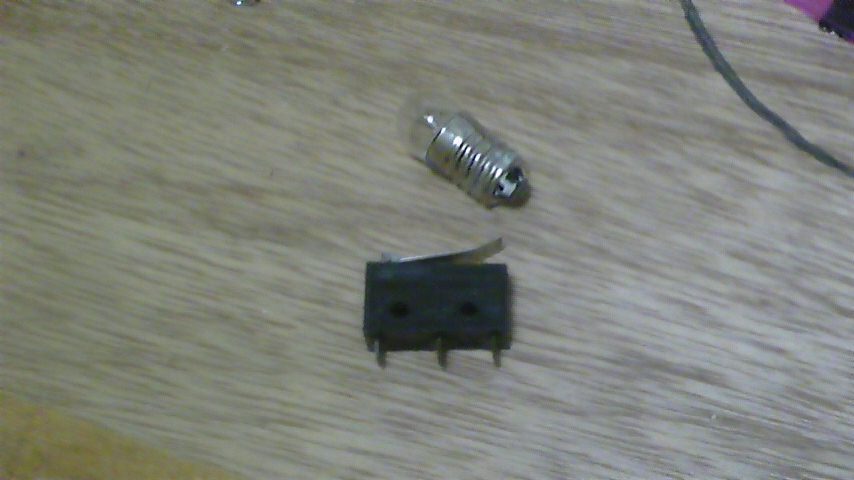

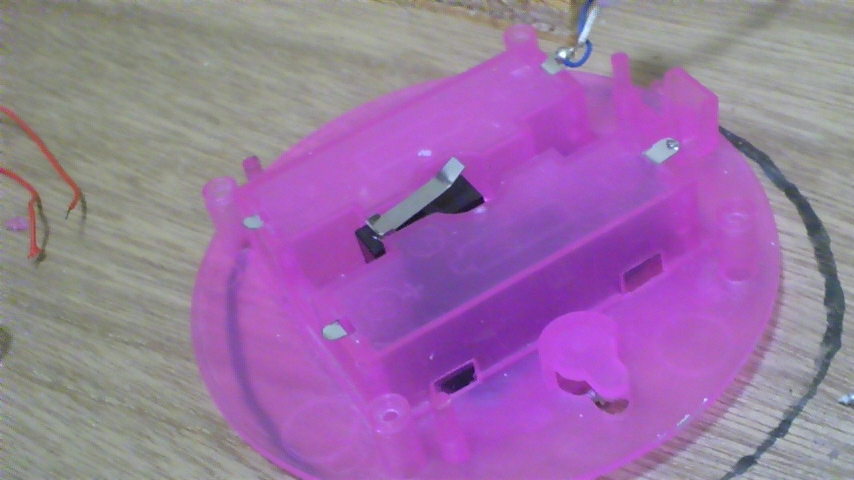

次のこのマイクロスイッチ（倉庫から発掘）をはめ込んでホットボンドで固定します。

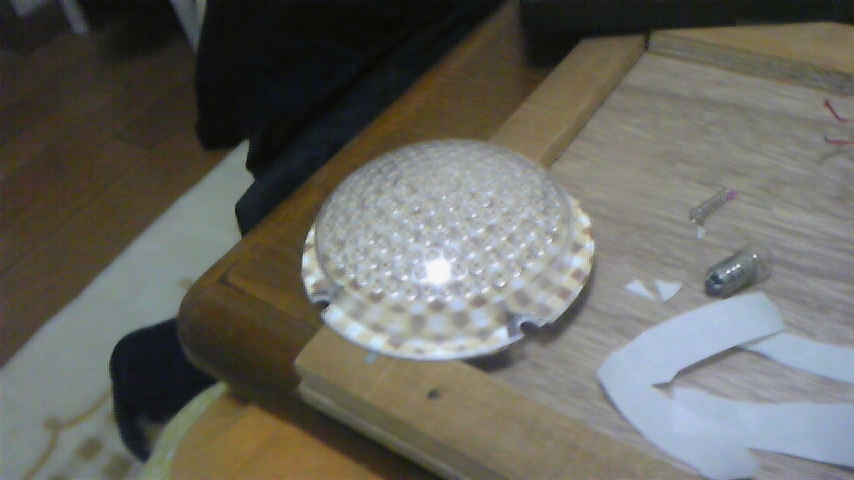

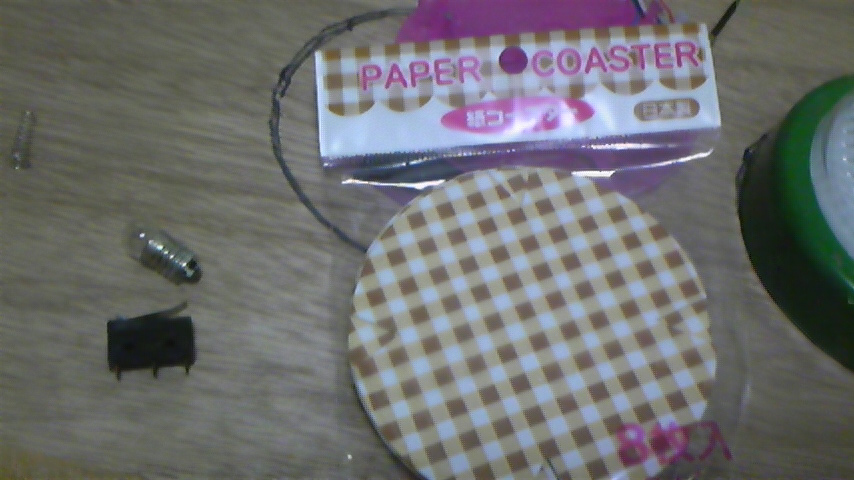

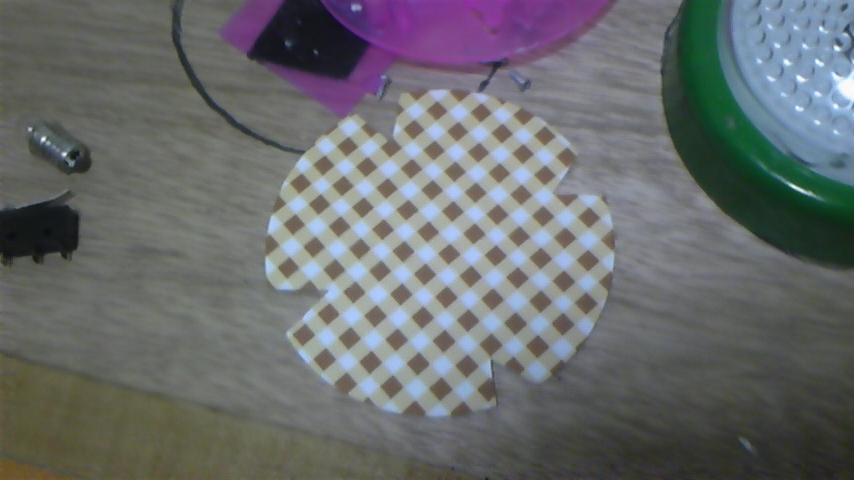

次のうえのふたにも改造を加えます。ダイソーで買ってきたペーパーコースターを写真のようにカット。


それを両面テープでうえのふたに接着します。

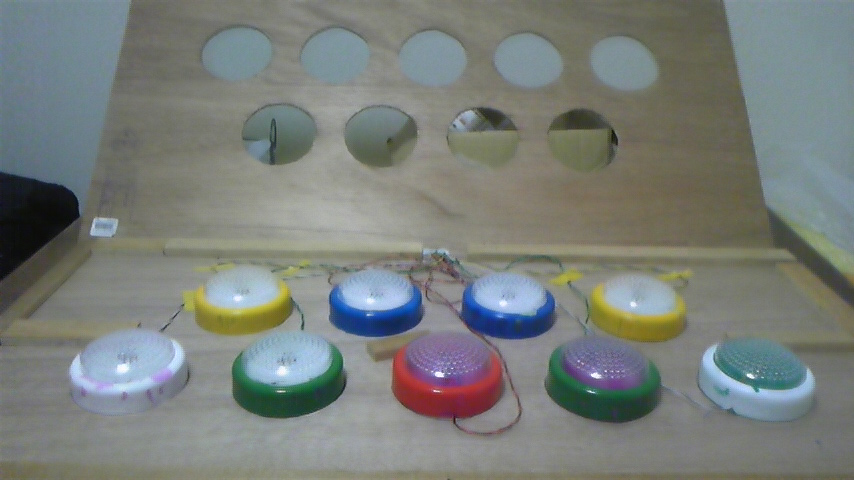

これを9個全部します。（3時間かかりました。すごく疲れました。）　　これがその写真です。

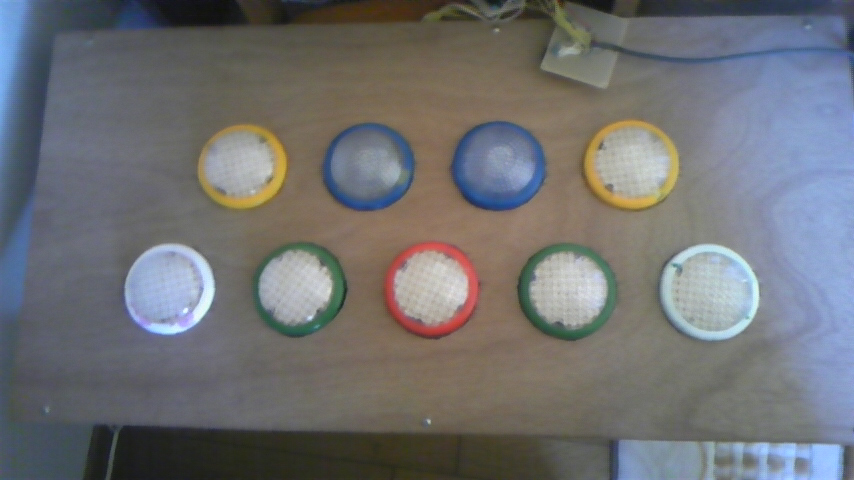

これで改造は完了です。スイッチの反応もなかなかいいものになりました。



ソフトウェア



回路図
プログラム(Hexファイル)

　　　　　　ＰＳ　ＰＡＤコネクタ
　　=============================
　　‖○　○　○|○　○　○|○　○　○‖ （コネクタを正面より見た図）
　　＼　___　____　|　____　____　|　____　____　／ 　
ピン　１　 ２　 ３　 ４　 ５　 ６　 ７　 ８　 ９


プログラムは友達に作ってもらいました。


これが実際に作った回路です。かなりシンプルになりました。
