>>特徴
>>写真

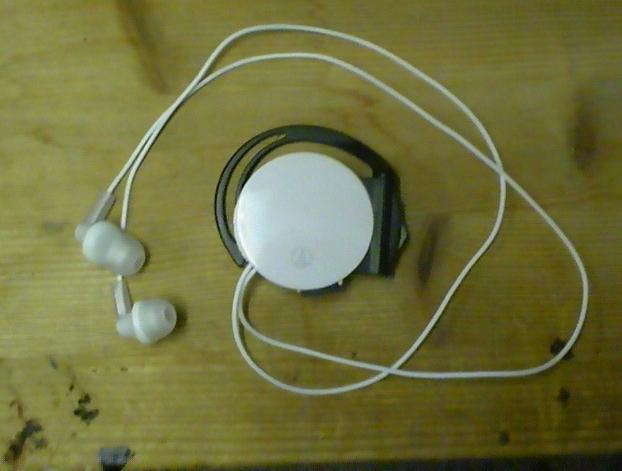

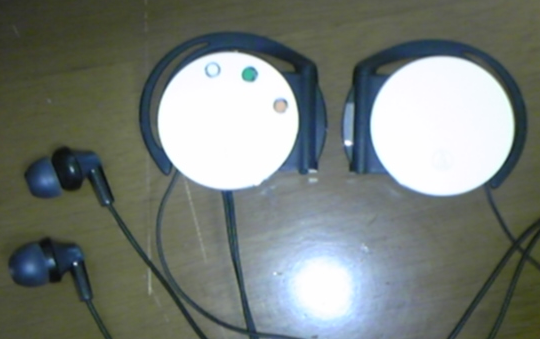

全体 全体の外観

プレーヤー本体の筐体にはaudio-technicaの耳かけ式ヘッドフォン、実際のヘッドフォンにはPanasonic RP-HJE150を流用。
ひとつのボタンで三個分の働きをするスイッチを採用。機能はいたってシンプル。

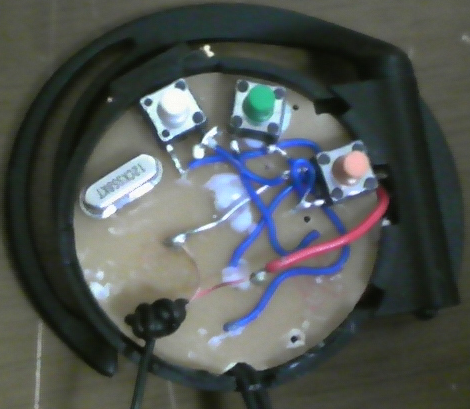

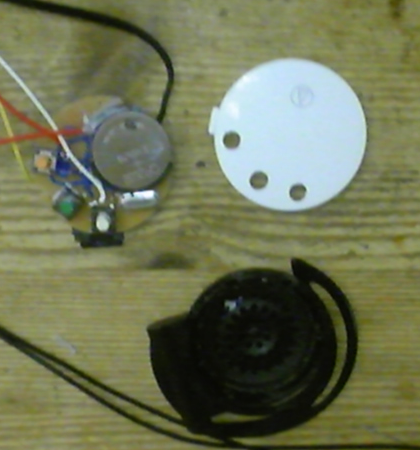

ふたを外すと ふたを外すと

今回大変だったのは、部品のサイズです。きまったサイズの基盤に全部乗り切るのかっという問題がありとても凝縮された基盤となりました。
最初は、再生基盤、充電基盤、スイッチ基盤の三つに分かれていましたがそれを一枚に収めることで、写真のようなものになりました。

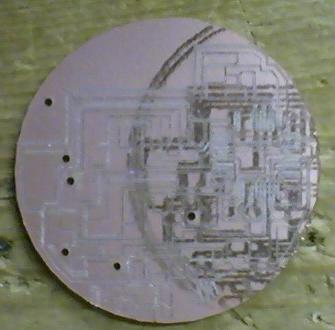

生基盤 写真がない・・・ 生基盤

前回の失敗を糧に新たに基盤を作成しました。直径は37mmです。
片面基盤のこのサイズにすべてを乗せるのはとても大変でした。特に難しかったのはEEPROMの配置です。
こいつの配置によっていろいろと部品の位置が決まるのですごく大変でした。

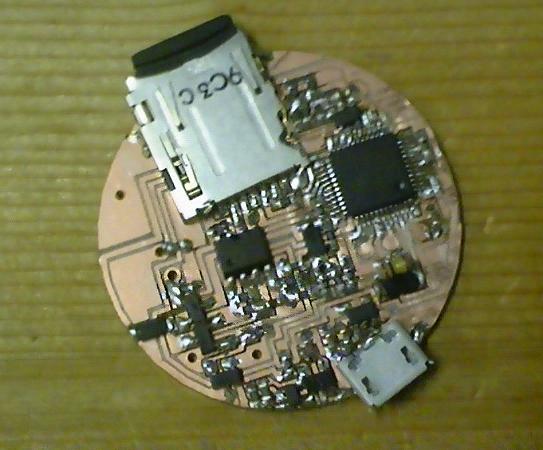

部品実装後の基盤 部品実装後の基盤

制作に約2時間はかかりました。
失敗したくなかったのですごく真剣に取り掛かった結果、このような基盤が完成しました。
まだまだはんだ付けがへたくそなのでひどい事にになっています。

>>ハードウェア

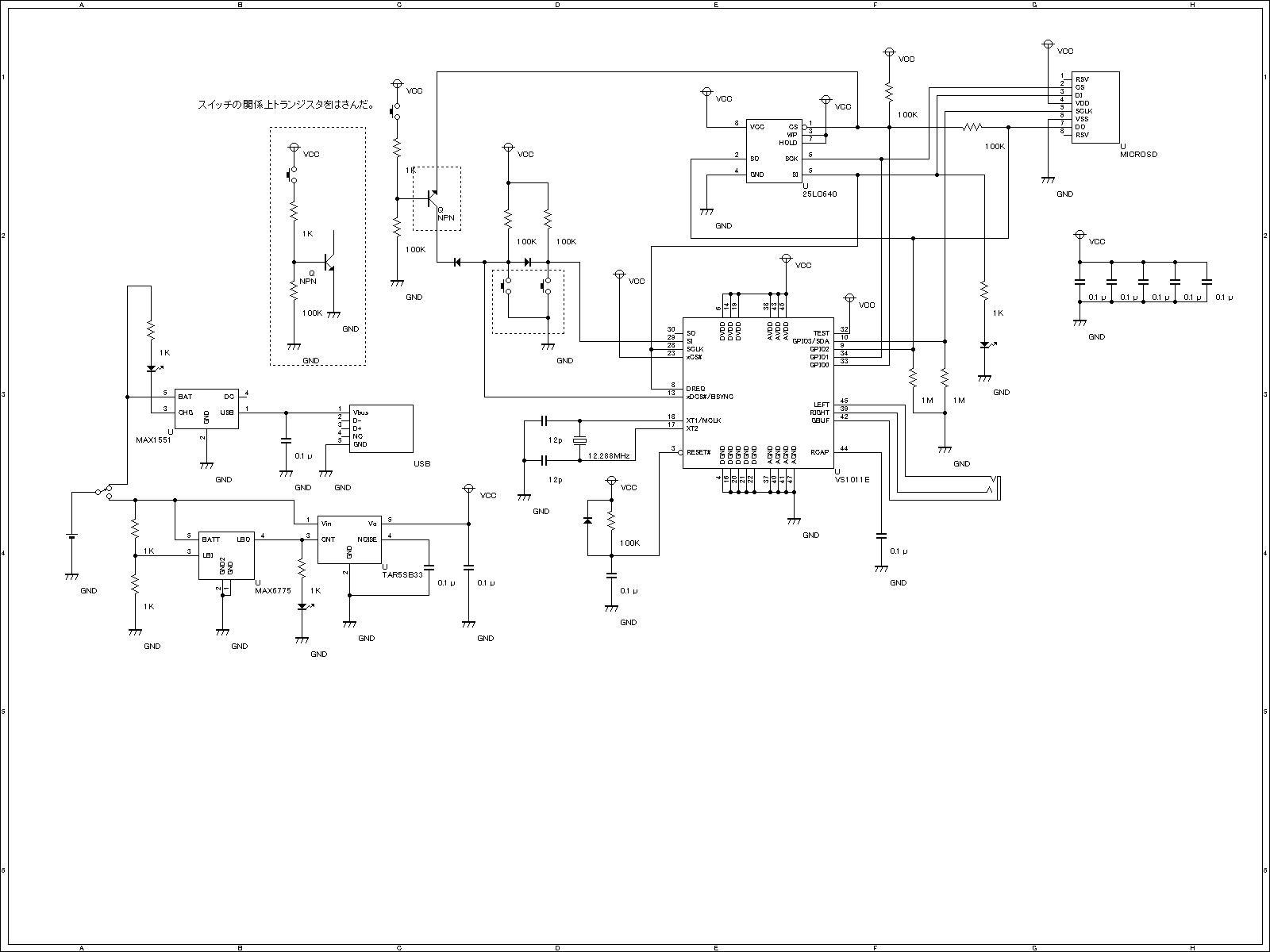

回路図 回路図

eemp3-vs1011e.CE3

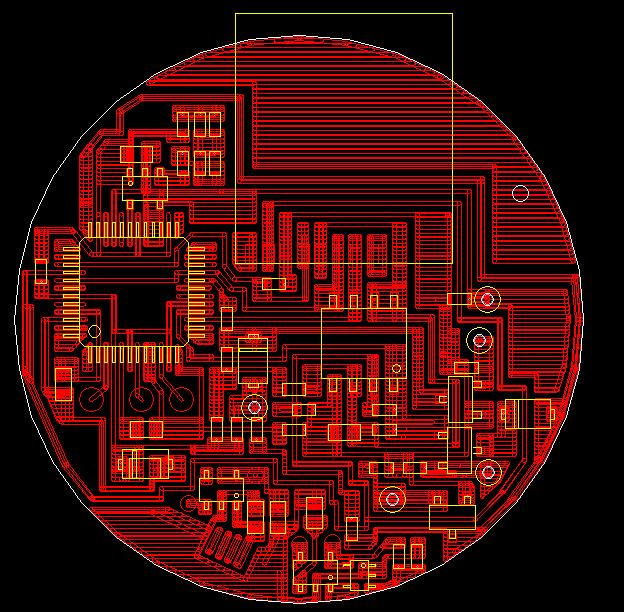

パターン図 パターン図

eemp3一体化ver.pcb


>>ファームウェア

準備中
現在書き込み器の製作実験中。

>>制作日記
・実は初号機とかいいながら何度か制作していたという事実。人様にお見せできるものではなかったので 今回改めて作ることにしました。

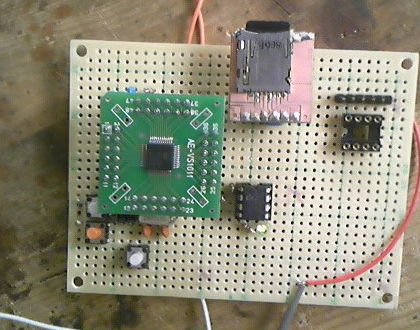

実験基盤
(左側の緑の基盤がVS1011eで上がmicroSD、その下にある黒いのがEEPROMです。)

1月17日 朝から部室に行き、パターン図を作成し、お昼頃に完成。(少し時間かかりすぎた。) 裏はとてもお見せできる状態ではありません(笑)。
なにを作っているのか・・・・
それは自作のmp3プレーヤー。今回は新しいことに挑戦してみようと実験回路を組んだのが今日。 最初はグランドが繋がってなかったり、配線を間違えていたりで再生しないという状況でした。
でもお昼の2時ごろにようやく動くようになりました。
今後はこれのヘッドフォンに埋め込むために小型化したパターン図を作成していきたいと思っています。

1月23日 いよいよ完成した。
実験基盤2

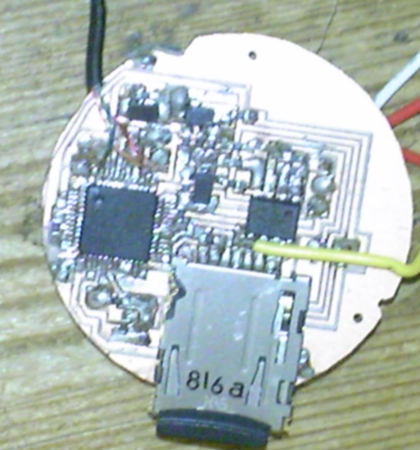

これが今回作成した回路です。頑張って片面基盤に収めました。(かなり無理があったかな・・・)
実験基盤2-1
基盤と今回ケースにしたヘッドフォンwです。ヘッドフォンは片方しか使いません。
実験基盤2-1
基盤をヘッドフォンに収めて見ました。ついでにスイッチも付けてみました。(配線がきたいないのは内緒です。)
実験基盤2-2
これが完成図です。なぜか両方ありますがこれにはいろいろありました。
ボタン電池(CR2032)では動かない。昇圧回路を組んでみてもダメでした。
なのでまだ完全に完成したわけではない。


2月16日 今日充電回路の実験がおわりいよいよケースに埋め込もうとした!!

あれ・・・・・

入らない・・・
ど、どうしよう・・・?

この際だから新しくケースを選ぶか回路の作り直し・・・。_ 。

3月1日
いよいよ完成した。
