>>特徴

• プレーヤー本体はインナーイヤー型のカナルタイプ
  • カナルタイプで気になる音漏れを解消。さらにプラグコードを排除に成功。
• プレーヤーの機能

  • microSD,microSDHCに対応
  • USBマス・ストレージ・クラス非対応
  • デコーダICにVS1011eを採用。mp3フォーマットに対応しています。
• マイコンは一切使わない

  • 今回は、EEPROMを使ったのでマイコンいらず。
• 基板の外注

  • 今回は、はじめて海外に基板を外注した。
  • 基板サイズは、15.5mm×16.8mmとなっている。

>>写真

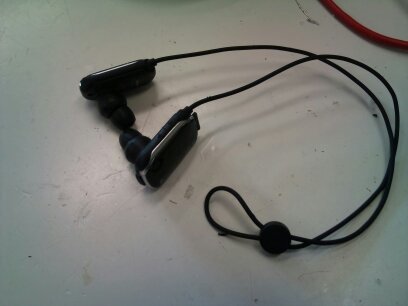

全体の外観 プレーヤー本体のBluethoothのハンズフリー（カナルタイプ）を流用。 最初から付いているスイッチを採用。機能はいたってシンプル。

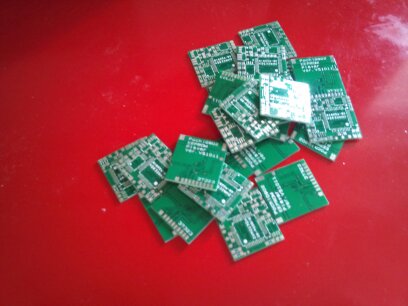

外注基板 今回は、基板を海外に発注したため、基板がかなり小さくなった。

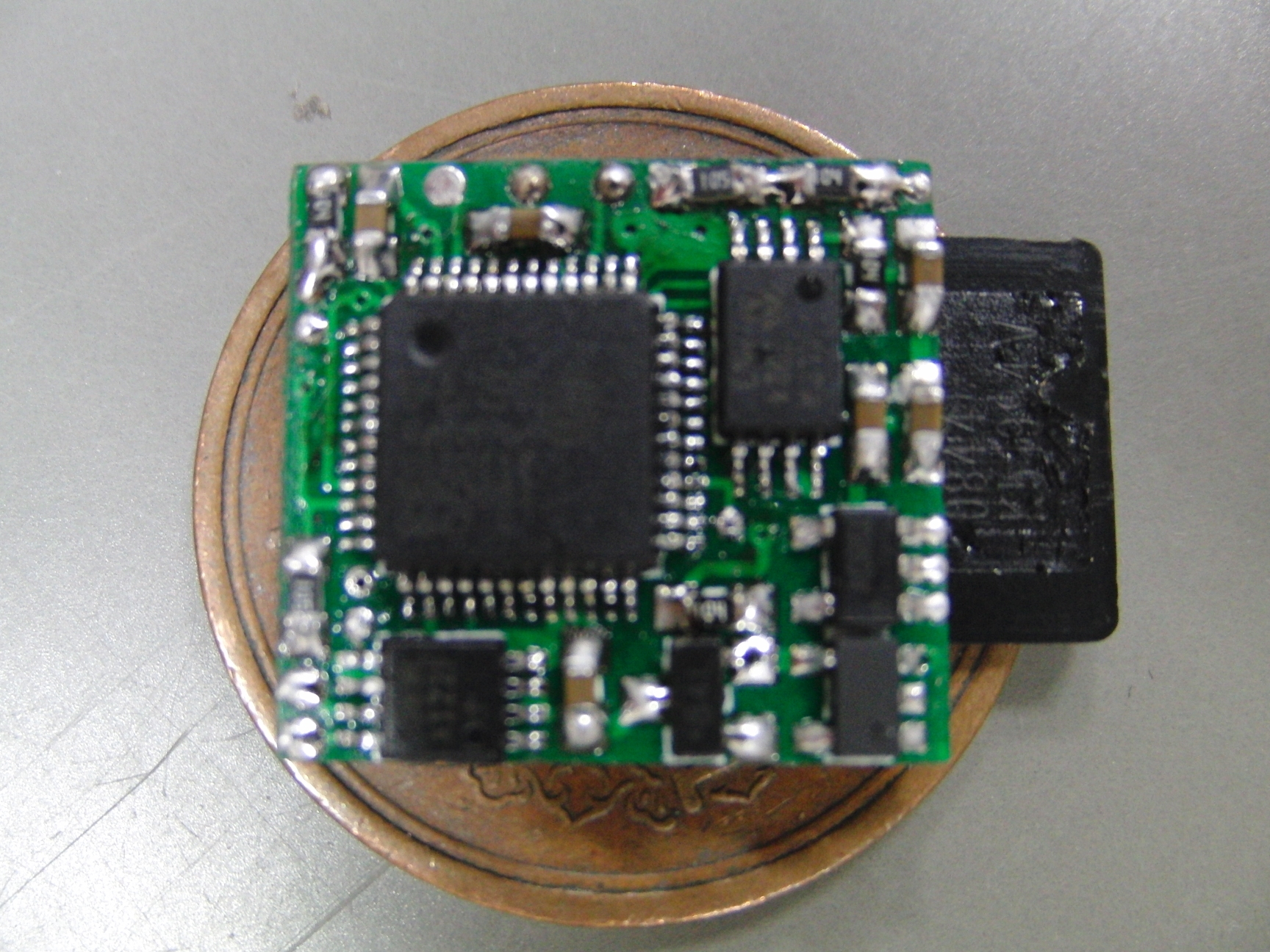

部品実装後の基盤-表面 制作に約1時間はかかりました。 今回は、EEPROMで製作したが思った以上に部品点数が少なくなっていた 表面には、EEPROM、デコーダーに抵抗、発信器、レギュレータ、充電IC、コンデンサ少々。 んっ！？SDカードコネクタ以外全部か！

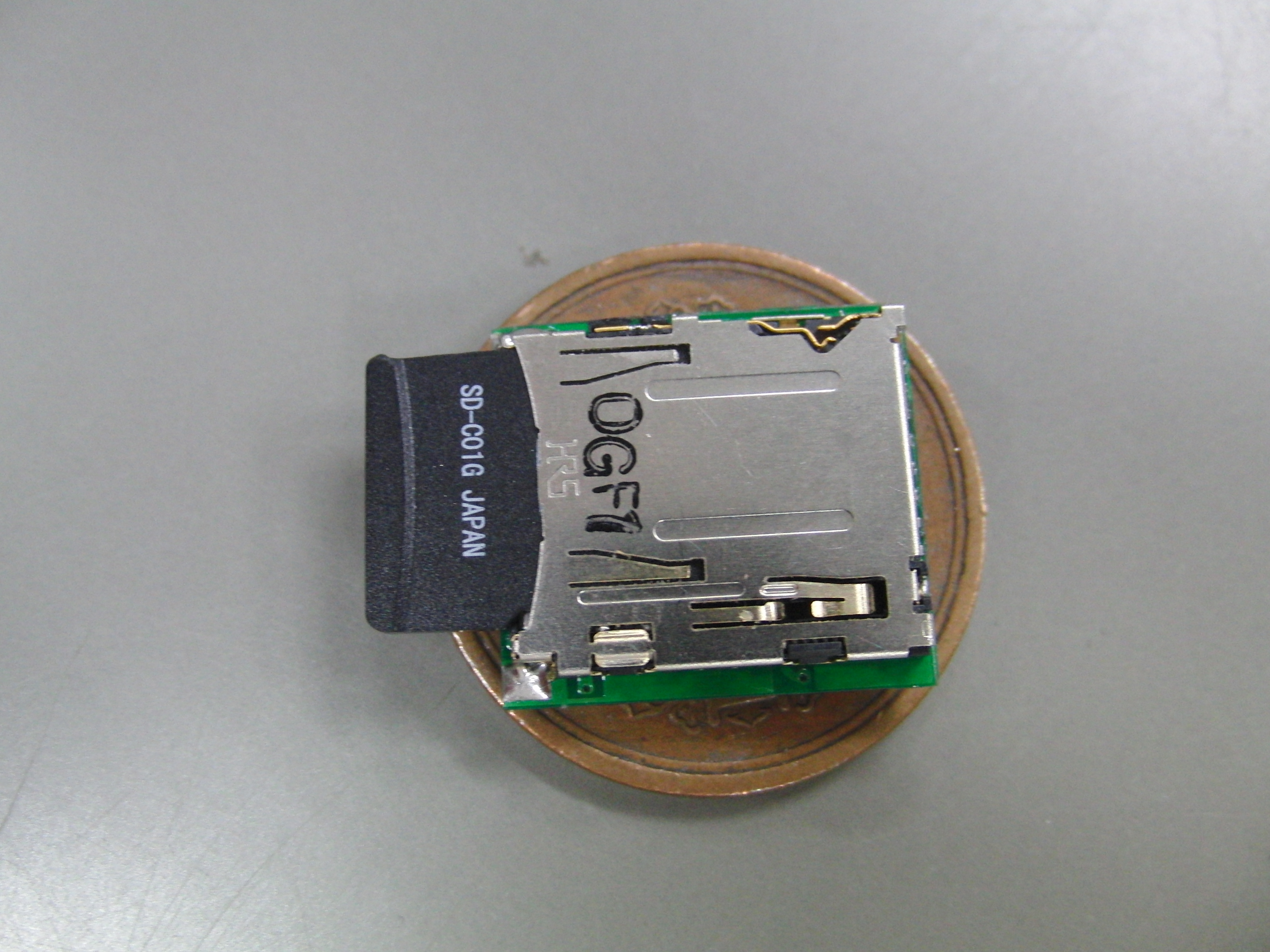

部品実装後の基盤-裏面 裏面は、microSDコネクタしかのせていません。

>>ハードウェア

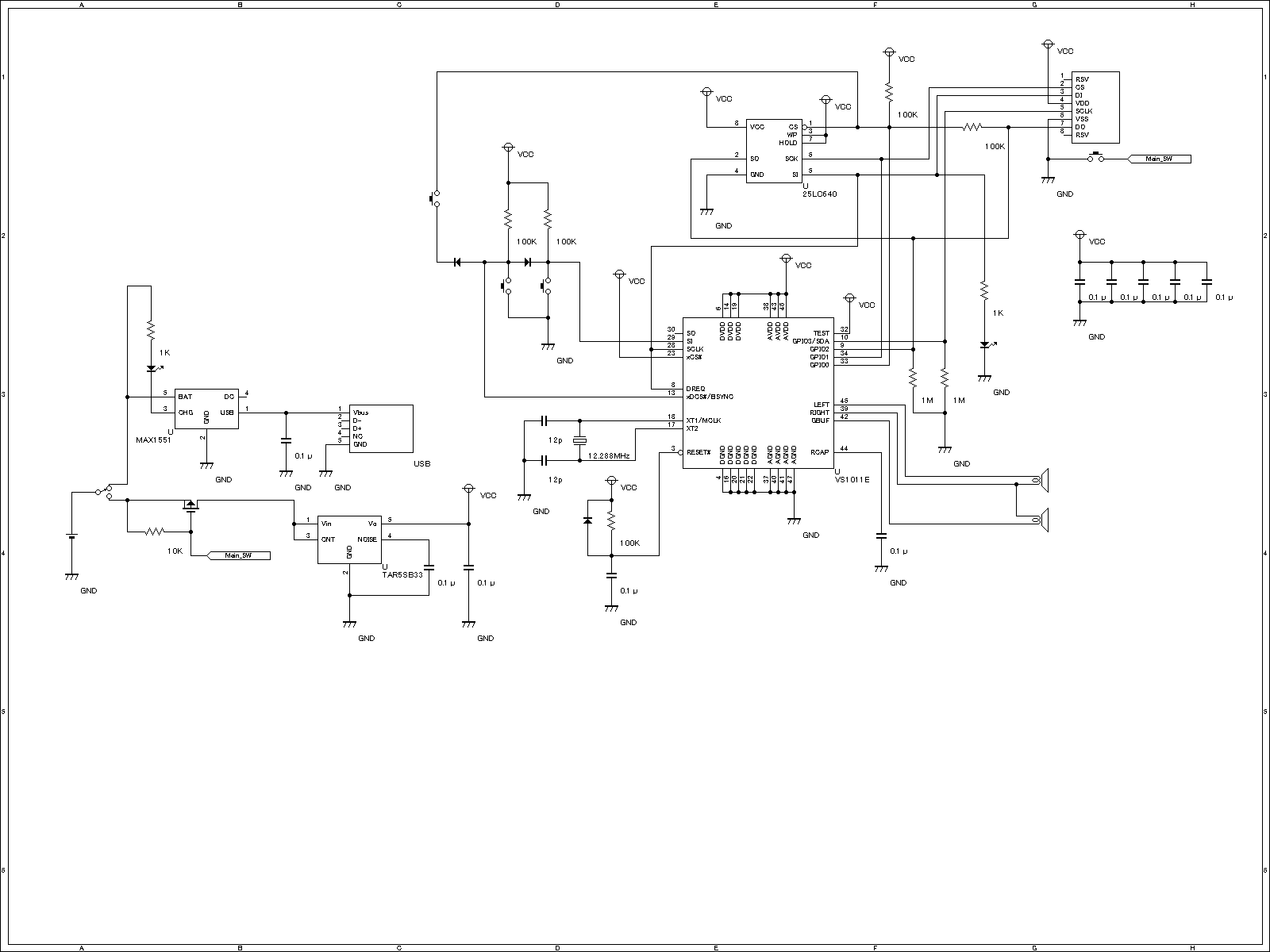

回路図 eeprom_small.CE3

パターン図 vs1053b-pic18f25j50.pcb
