>>特徴

• プレーヤー本体はイヤークリップ型（耳かけ式）、ヘッドフォンはインナーイヤー型
  • 耳かけ式ヘッドフォンで気になる音漏れを解消。さらにプラグコードを排除に成功。
• プレーヤーの機能

  • microSD,microSDHCに対応
  • USBマス・ストレージ・クラス対応
  • デコーダICにVS1053bを採用。mp3,ogg,wav(一部),wmaフォーマットに対応しています。
• ヘッドフォンはスピーカなしのインナーイヤータイプ
  • 耳かけ式ヘッドフォンは音漏れが激しいのでちあきさんのtimpyを参考にインナーイヤータイプを採用。
• 今回はマイコンを採用

  • 今回は、pic18f25j50を使用し、USBカードリーダーの機能を搭載。
  • vs1011e→vs1053bに変更することで幅広いフォーマットに対応
• ネックコードの巻取りが可能！
• 前回は出来なかった、左耳用のヘッドフォンをプレーヤー本体に巻き取ることが可能。
  コードが絡まることなく、収納することができます。

>>写真

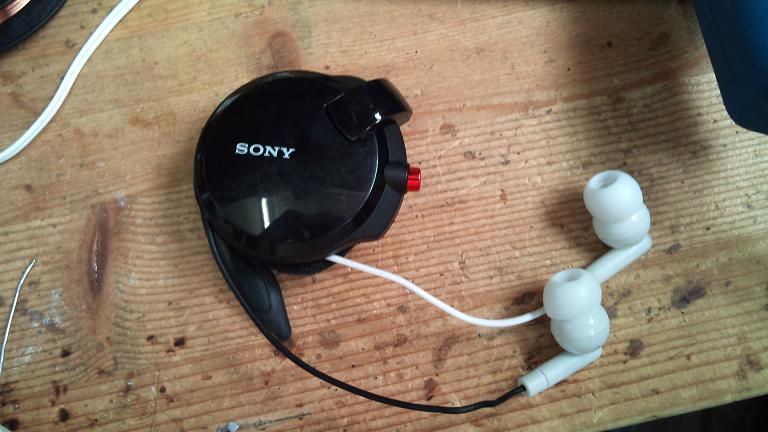

全体の外観 プレーヤー本体の筐体にはSONYの耳かけ式ヘッドフォンを流用。 ひとつのボタンで三個分の働きをするスイッチを採用。機能はいたってシンプル。

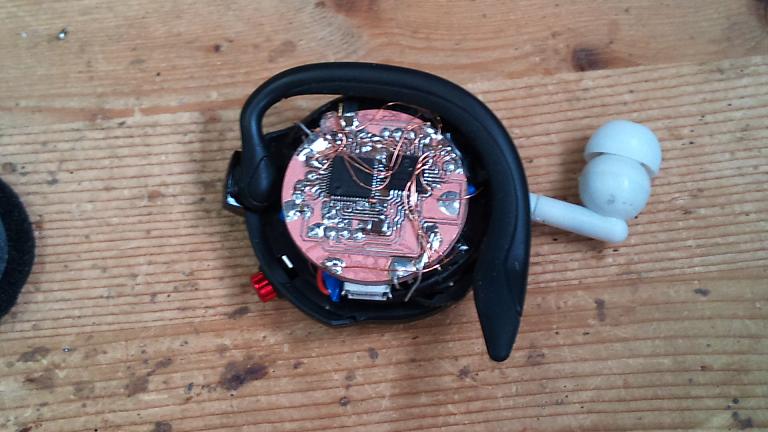

スポンジを外すと 今回は、片面基板ではなく両面基板にしたので、回路自体はいたってシンプルになりました。 配線にラッピングワイヤーを使うことにより、前回苦戦した配線周りの改善ができた。

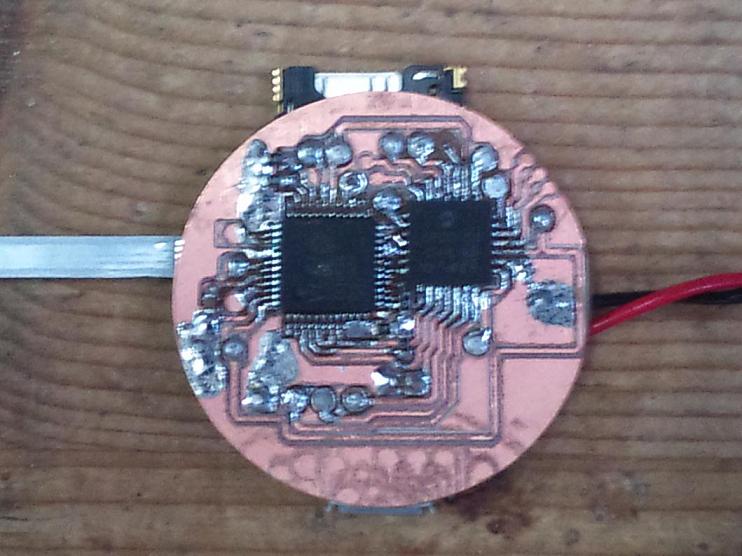

部品実装後の基盤-表面 制作に約2時間はかかりました。 今回は、マイコンを採用したので部品点数が極端に削減することができました 表面には、マイコン、デコーダーに抵抗、コンデンサ少々。 しかし、QFNパッケージはなかなか難しくて、繋がっているのかわからなくて苦労しました。

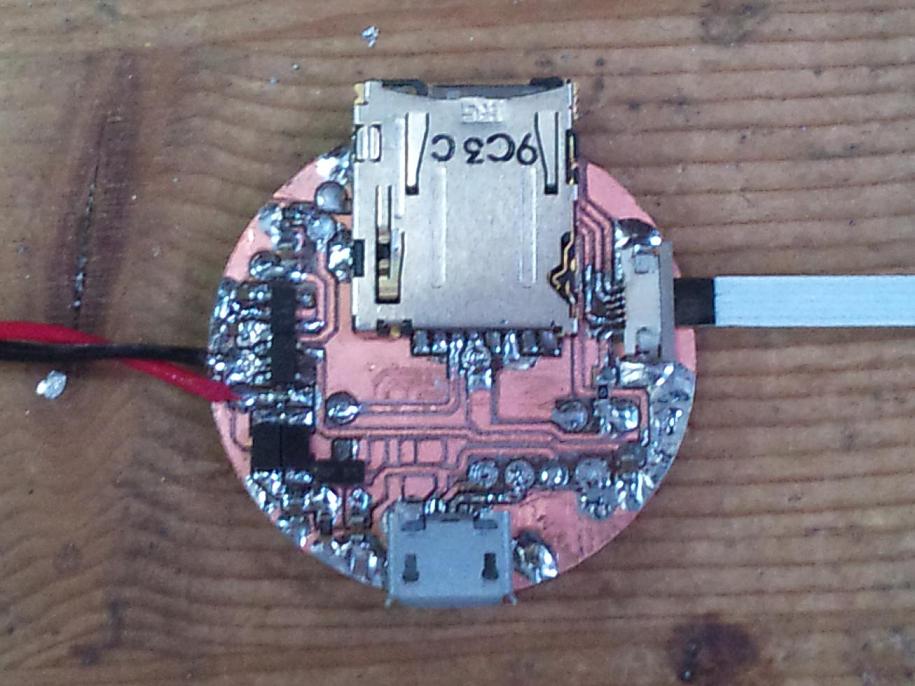

部品実装後の基盤-裏面 制作に約2時間はかかりました。 裏面は、microSDコネクタ、microUSBコネクタ、電源回路、充電回路、そしてICSP用のコネクタ。

bootloaderの書き込み 基板を、FFCケーブルでPICkit2に繋ぎ、bootloaderのプログラムを書き込みます。 これにより、今後プログラムを書き込む時は、ボタンを押したままUSBに繋ぐだけ。

>>ハードウェア

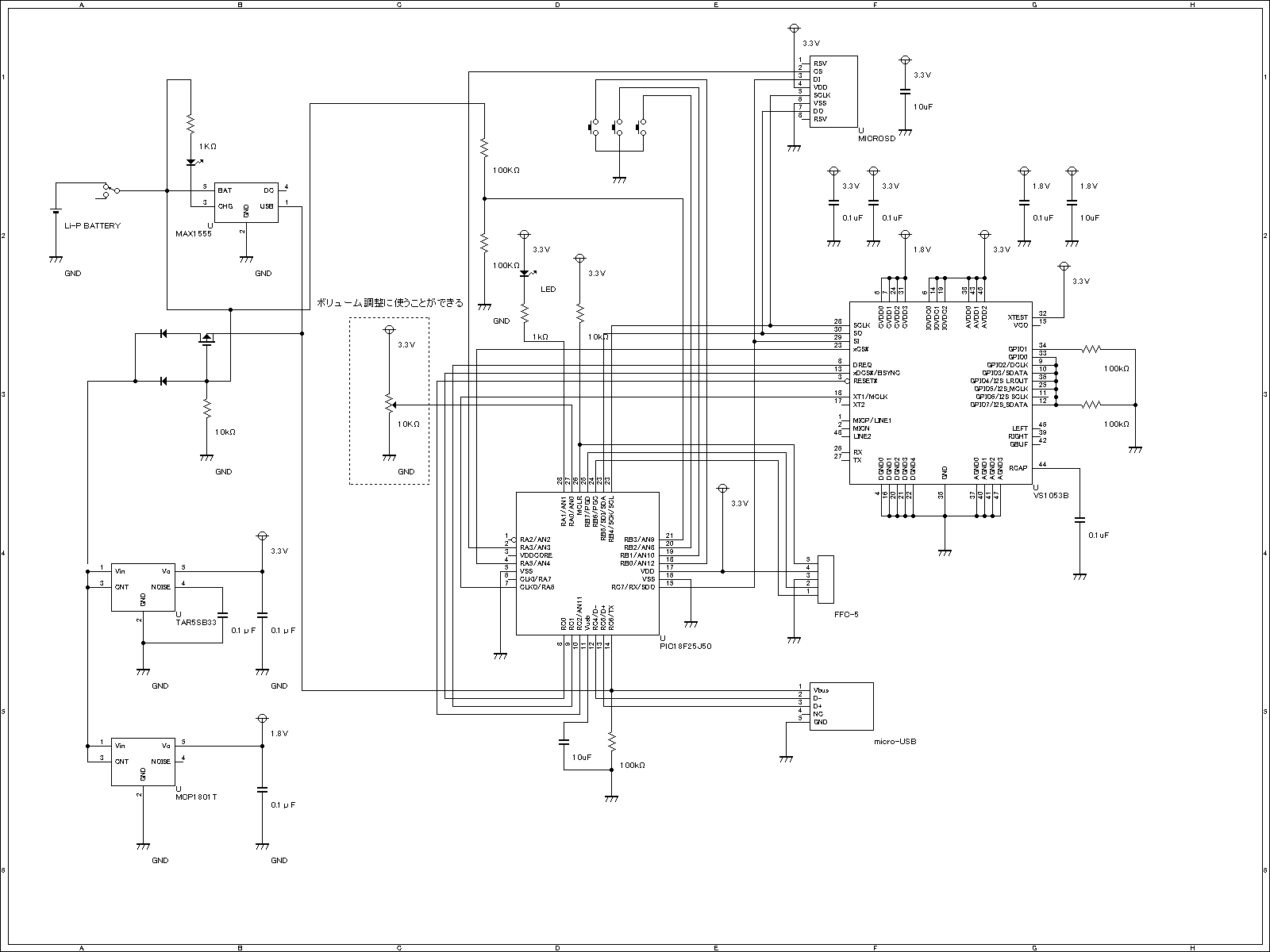

回路図 pic18f25J50-VS1053b.CE3

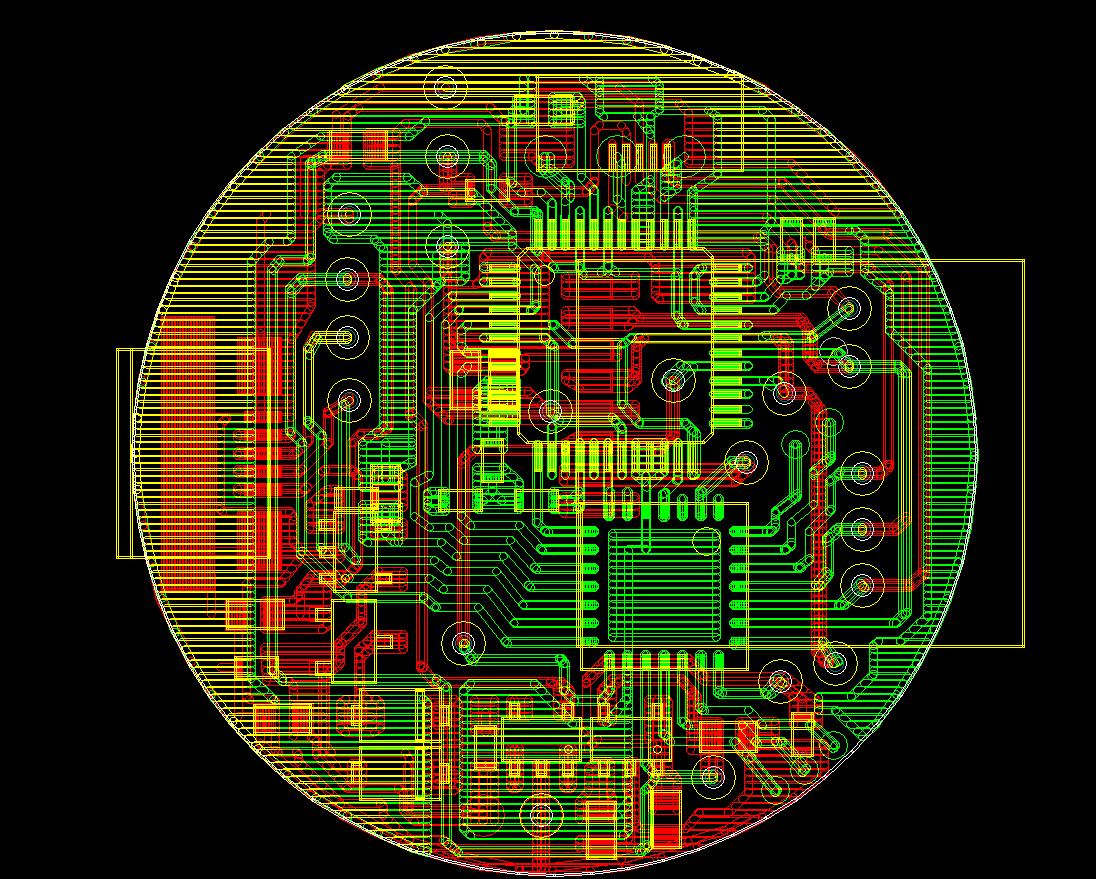

パターン図 vs1053b-pic18f25j50.pcb

>>ファームウェア

準備中
動作する程度にはなったのですが、まだまだ改良する余地があります
のちのちアップしたいと思っています。


>>ついでに

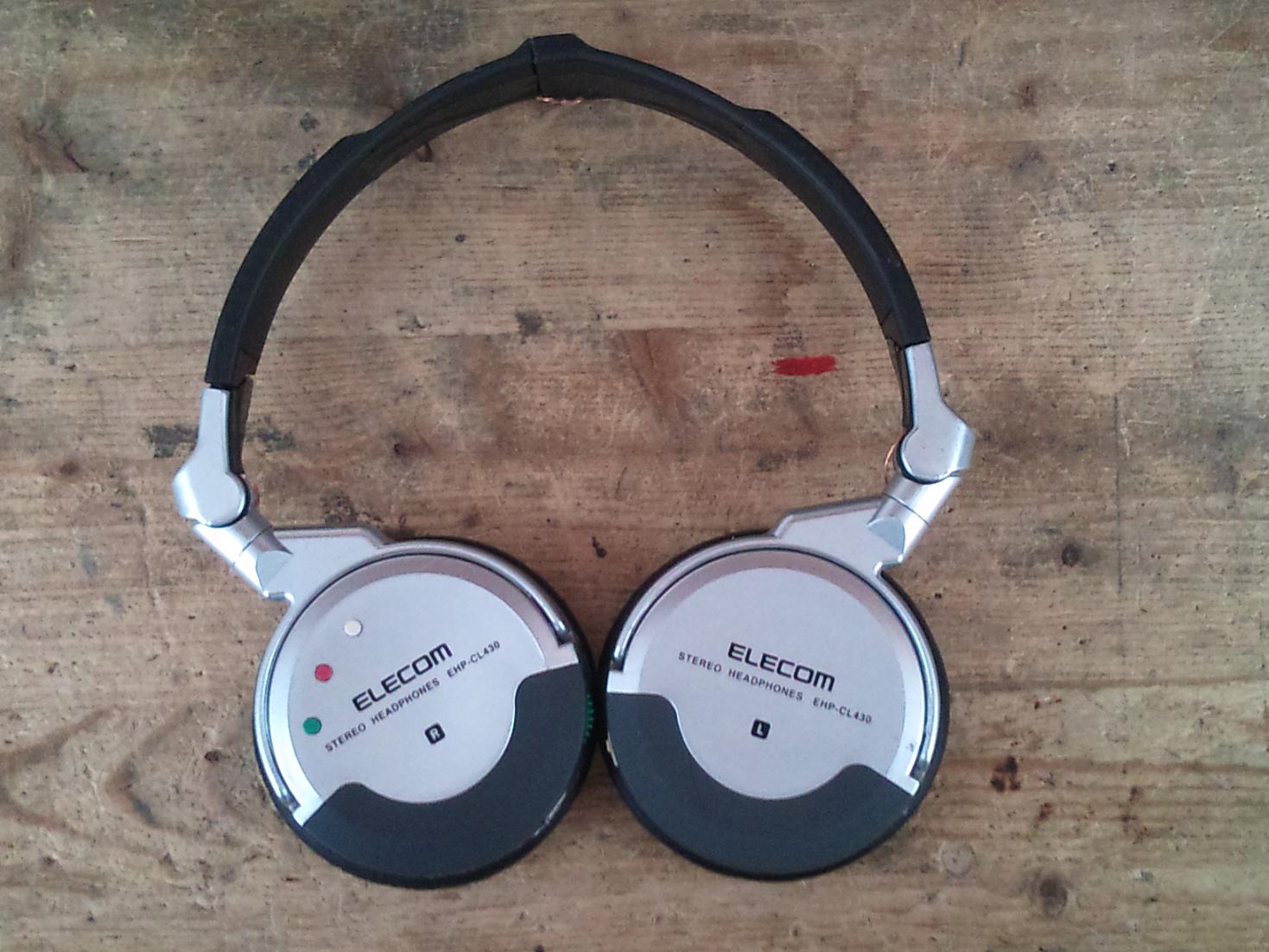

５代目 実は、自分のプレーヤー（６代目）を作る前に、先輩のプレーヤーを作成していたのだ。 こちらは、プログラム担当の先輩のものである。

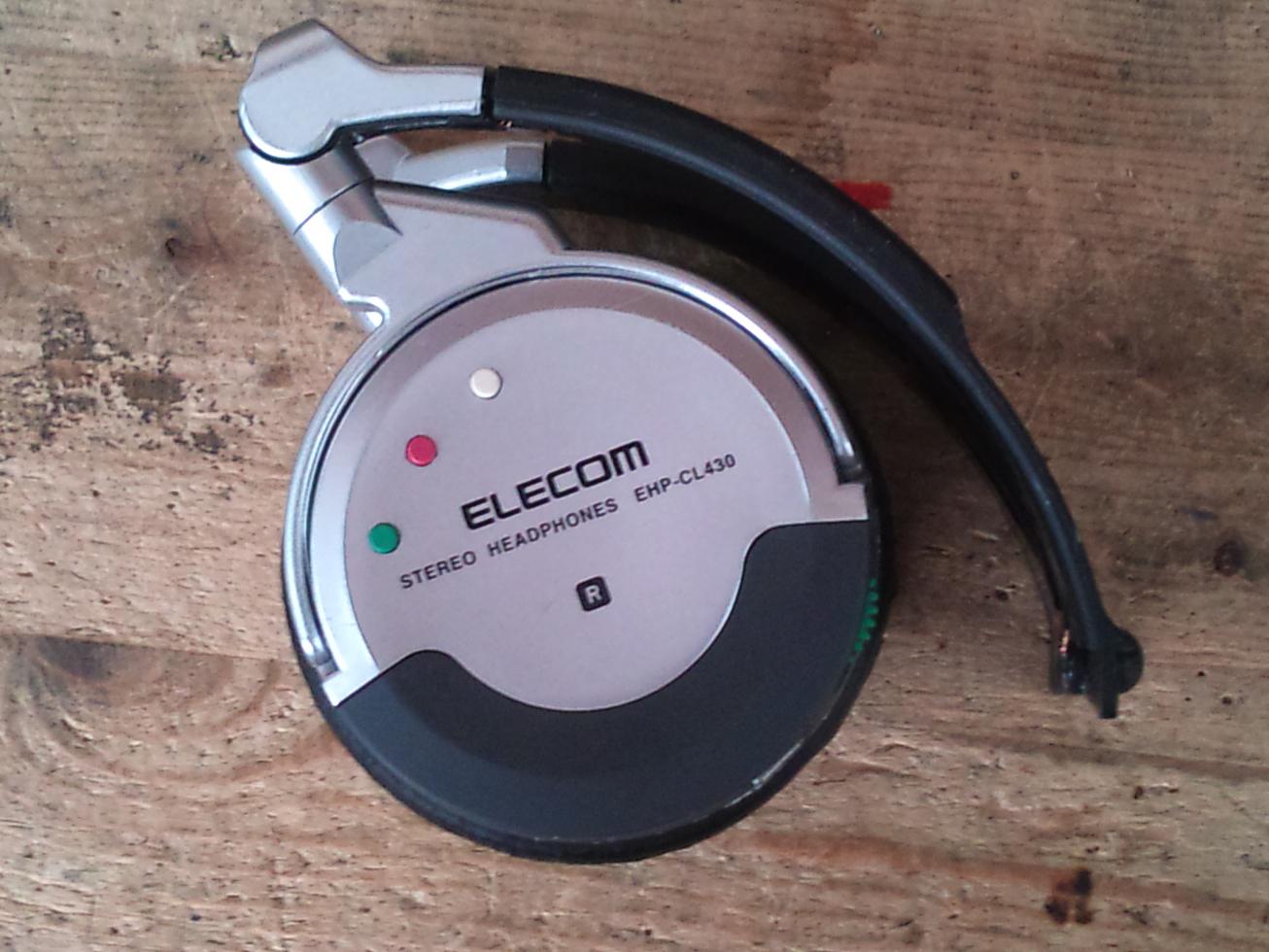

５代目-折りたたみ このヘッドフォンは結構折りたたみができる。 収納性の高いヘッドフォンが完成した。
